フサベルの390FC という珍しいバイクの三相交流式ステーター。
お知り合いのショップさんからの依頼です。
断線の修理と言っても見た目変わらず、
巻き線のどこかでショートしていて、ステーター本体と導通しています。
修理と言っても結局のところ全部解いて巻き直し・・・という事です。

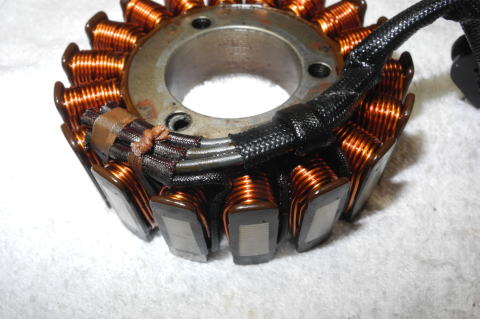

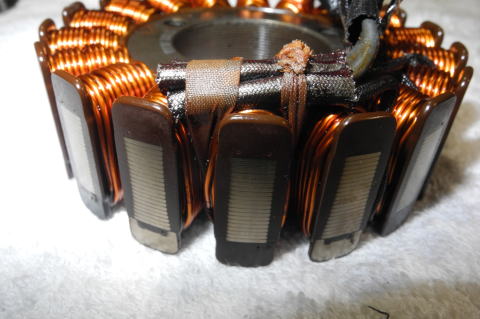

解く前によく観察しておく。

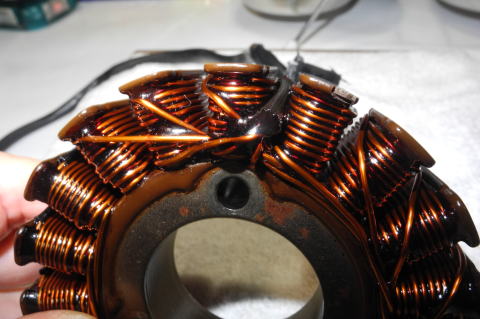

三相ステーターはこんな風に斜めに走るので難しいんだな。
巻き方は「スター巻き」

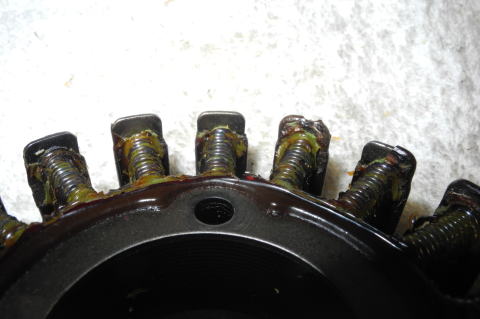

巻き終り部分。基本ここから解いて行く。

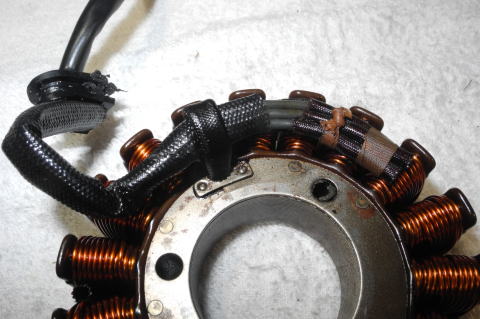

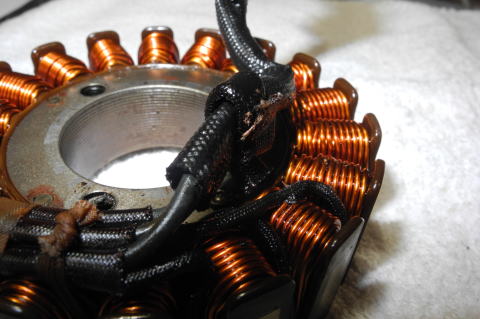

マグネットワイヤーとビニール線の接続部分。

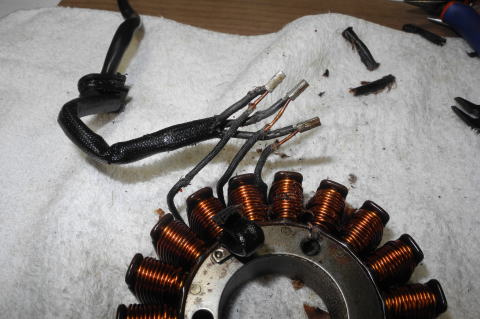

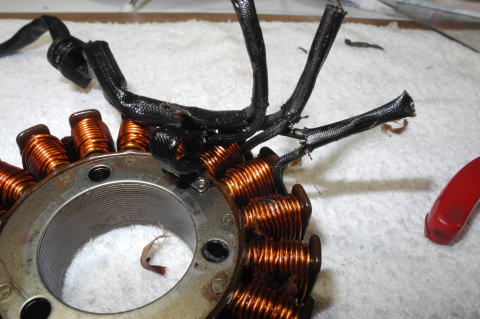

接続を外しました。

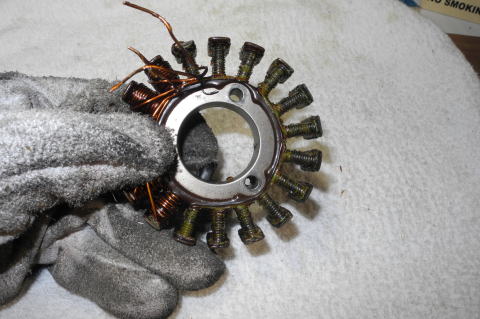

ワニスでガチガチに固めてあるので、指を切らないように革手袋をはめて解いて行きます。

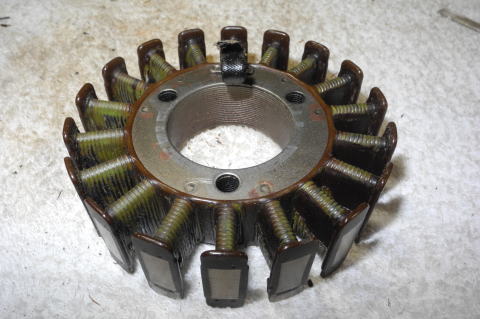

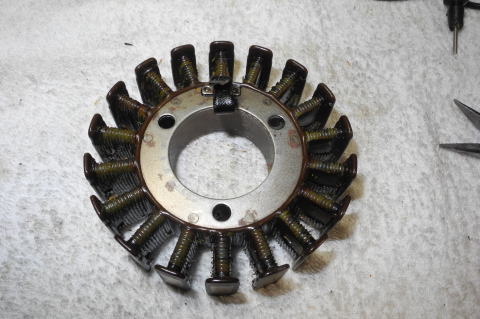

全て解きました。

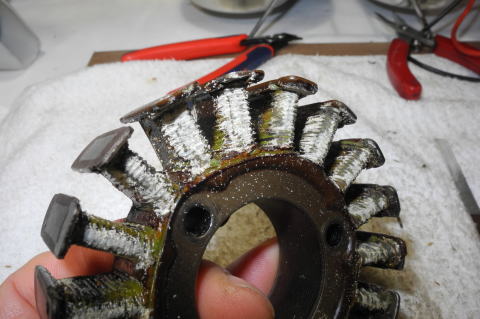

解いた跡は大体被覆が剥がれて補修が必要です。

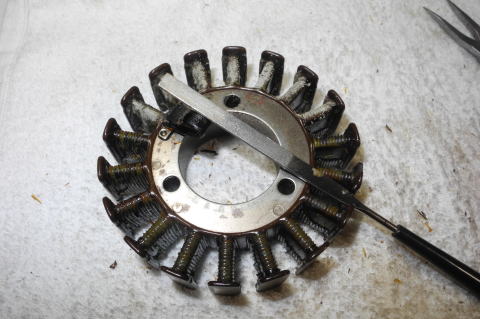

巻き線の跡もしっかり残っているので、ヤスリで均して巻き易くします。

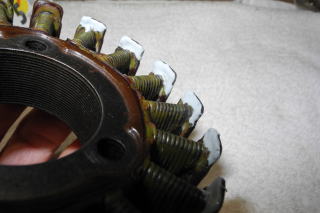

このギザギザを綺麗に均します。
全体のギザギザを均したら綺麗に洗浄して・・・

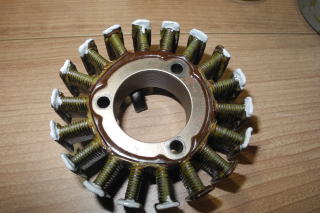

剥がれた被覆を補修。

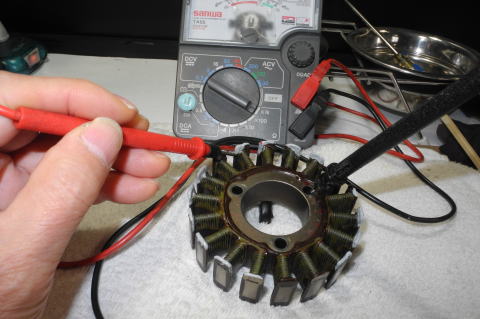

ちゃんと絶縁できているか調べるが、１回では決まらず・・・
大体３回くらいは繰り返して絶縁完了！
で、やっと巻き始めるのである・・・

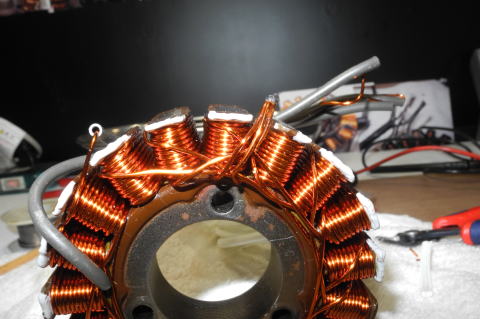

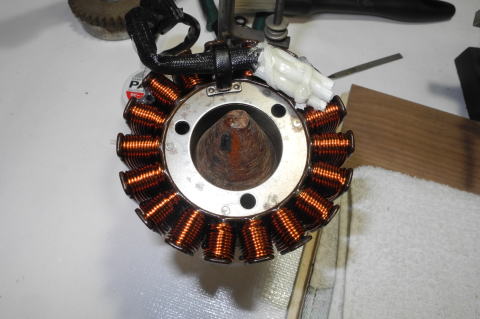

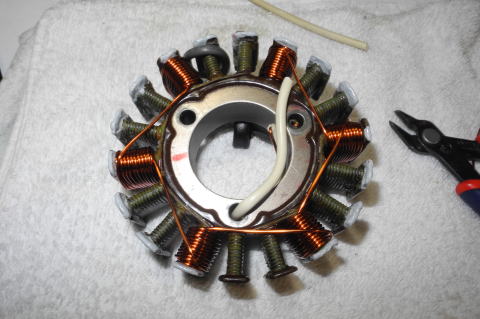

途中でショートさせないように注意しながら三相を巻き終り・・・

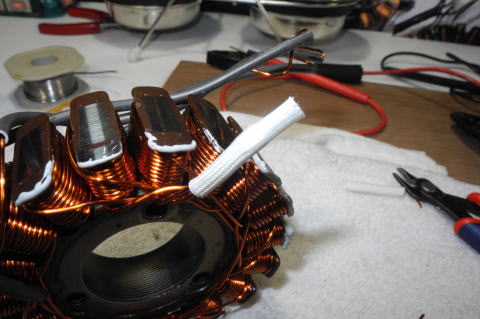

巻き始め部分をエクシルチューブで保護。

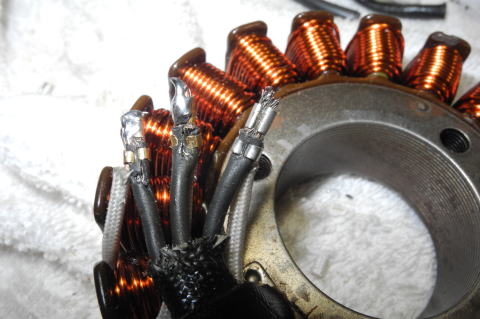

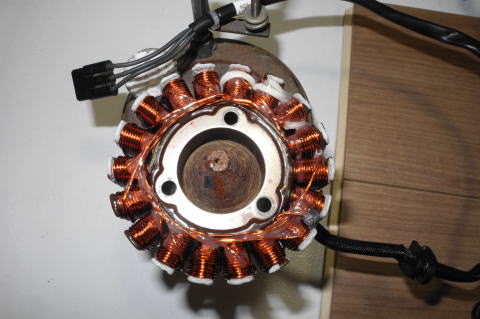

ハーネスと繋ぐ。
エクシルチューブで保護した３本をまとめる。

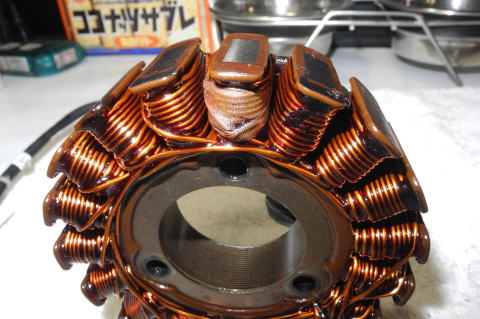

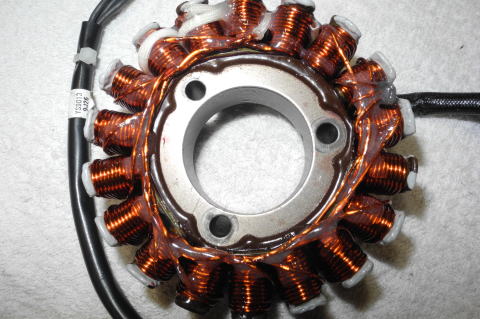

ワニスを塗って浸透させたら、更に動かないように接着剤で固める。

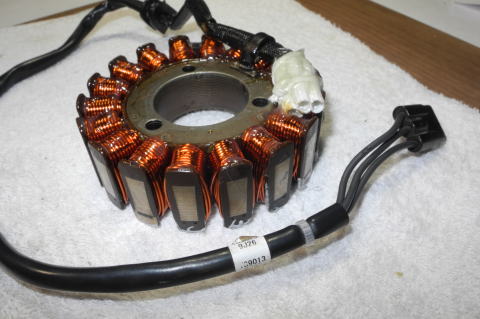

取付ボルトと干渉しないか確認。
最後にもう一度、本体とショートしていない事を確認。

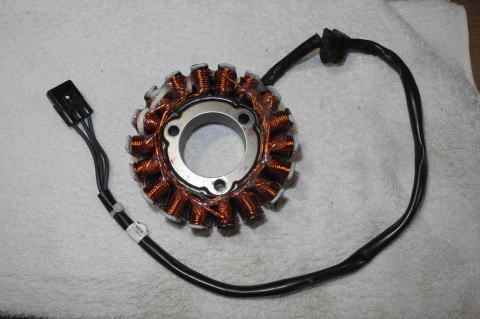

これで巻き直し修理は終了です。
